激光活體成像系統
傳統的小動物活體成像大多是以氙燈、鹵素?zé)簟ED等作為熒光激發的光源,臻合智造創新的以高功率激光器作為光源,激發光的功率密度大大增強,提高了系統的檢測靈敏度,使得動物深部弱小信號被檢測成為現實。近幾年來,近紅外二區活體成像技術已成為研究熱點,針對這一市場需求,臻合智造推出了近紅外二區活體成像系統,以極低的背景噪音、高度均勻的激發照明和靈活配置可定制化等特點迅速贏得了用戶的好評。
1.高度均勻的激發照明系統:每個激光器分為四路光纖輸出,每路光纖輸出都配備勻化光路系統,經過優化,確保整個成像視野內有均勻一致的 光照。即使是非常小的熒光強度變化,也能被準確地檢測到。這對于多時間點的動態觀察實驗至關重要。
2.卓越的檢測靈敏度:可供選擇的科研級制冷型CCD,對微弱光的探測非常靈敏。絕對-95℃制冷溫度、背部薄化背照式、13μm大像素 尺寸、95%峰值量子效率、16 bit動態范圍的這一款100萬像素相機,擁有極小的讀出噪音與暗電流噪音,極佳的檢測靈敏度,是生物發光成像實驗的最佳利器。 用于二區成像的InGaAs相機,640X512像素陣列、絕對-40℃制冷溫度、>100fps高幀率、低噪音、高靈敏度使得二區 成像曝光時間僅在ms級水平。
3.高品質熒光發射濾光片:采用高透過率(T>90%)、高截止深度(OD>6)、硬鍍膜的優質熒光發射濾光片,使用壽命長,圖像信噪比高。

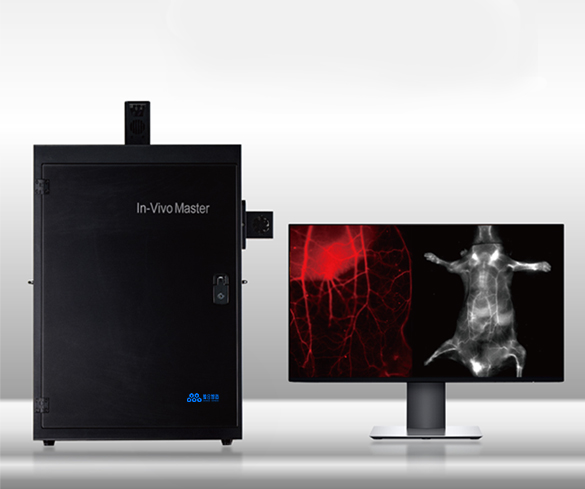

4.可見光一區活體成像:熒光成像、生物發光成像目前常見的一區活體成像系統大多是以氙燈、鹵素?zé)簟ED等作為熒光激發的光源。這一類光源能量偏小,對位于淺層的皮下移植瘤的成像效果尚可;但是對位于動物深部臟器和組織的原位瘤、轉移瘤,盡管采用穿透力強的近紅外熒光蛋白或 熒光染料作為標記,仍然無法得到滿意的實驗結果。 In-Vivo Master活體成像系統采用高功率激光器作為光源,大大提高了激發光的功率密度,能穿透動物深部臟器及組織,使得動物深部腫瘤光學成像成為現實。

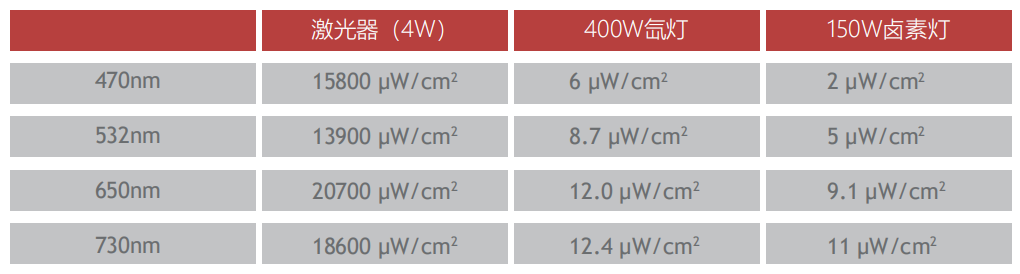

以下為激光、氙燈、鹵素?zé)舻裙庠丛谔囟úㄩL(zhǎng)下的激發功率密度之對比:

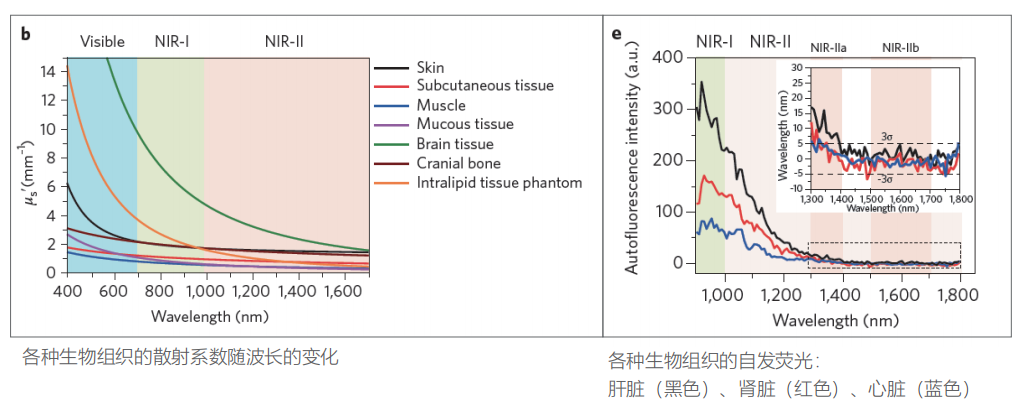

5.近紅外二區熒光成像:近年來已成為研究熱點的近紅外二區成像(成像波長在900-1700nm),采用InGaAs相機作為檢測器。近紅外二區因在動物組織中的吸收和散射小,成像具有更好的組織穿透性、更高的空間分辨率。目前近紅外二區的熒光標記通常是稀土納米 材料、量子點、有機小分子染料等材料。
